VOILURE

( cliquez sur les photos pour agrandir)

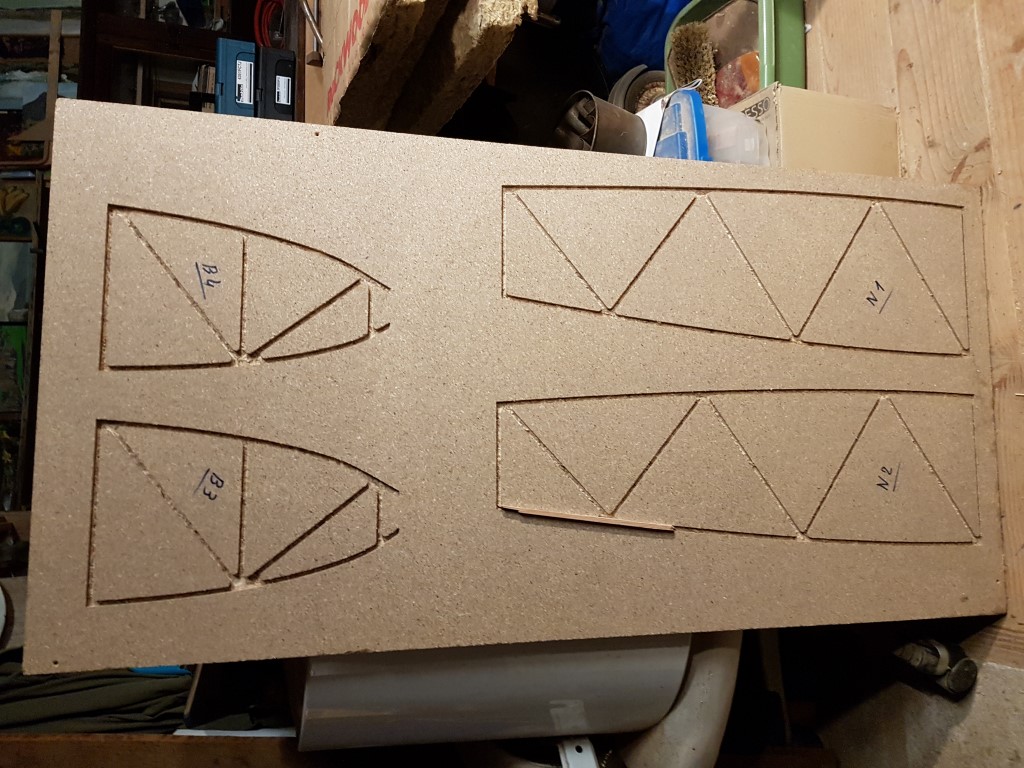

Réalisation d’un gabarit de nervures sur fraiseuse CN.
20180116_185924 (Medium)

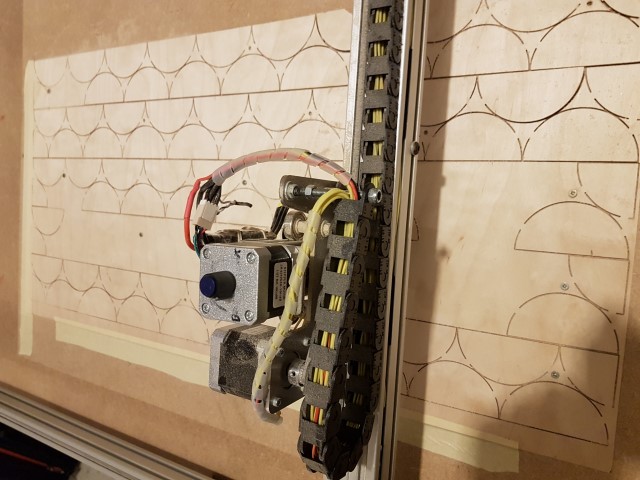

Découpe des goussets de nervure également en CN
20180115_223546 (Small)

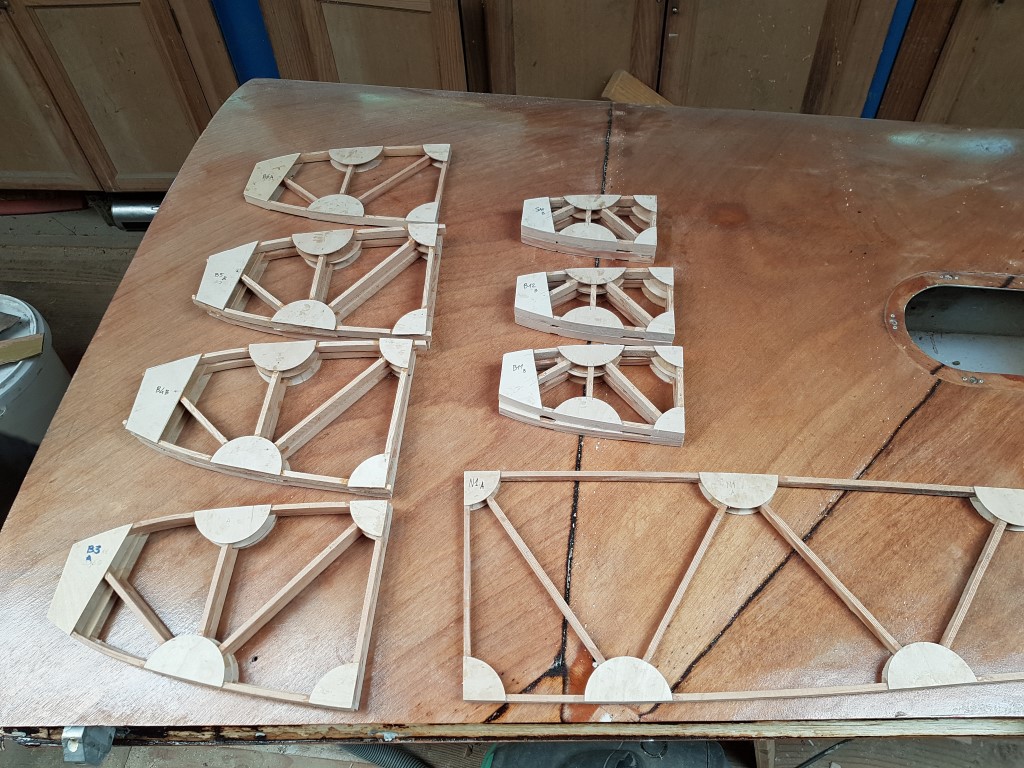

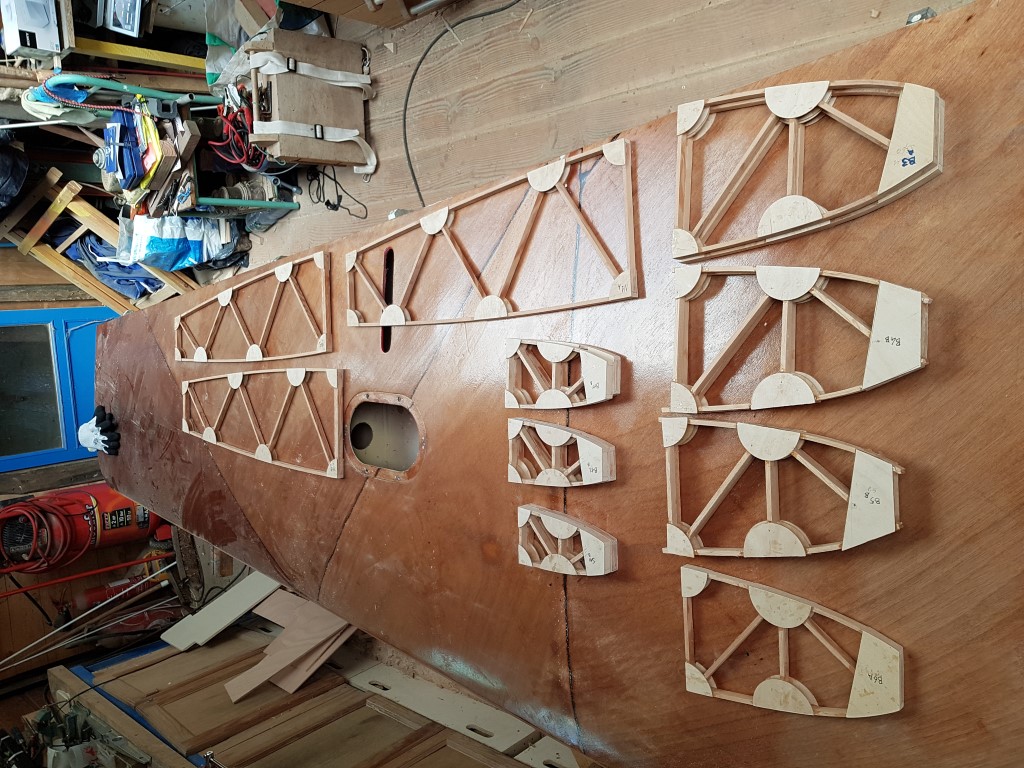

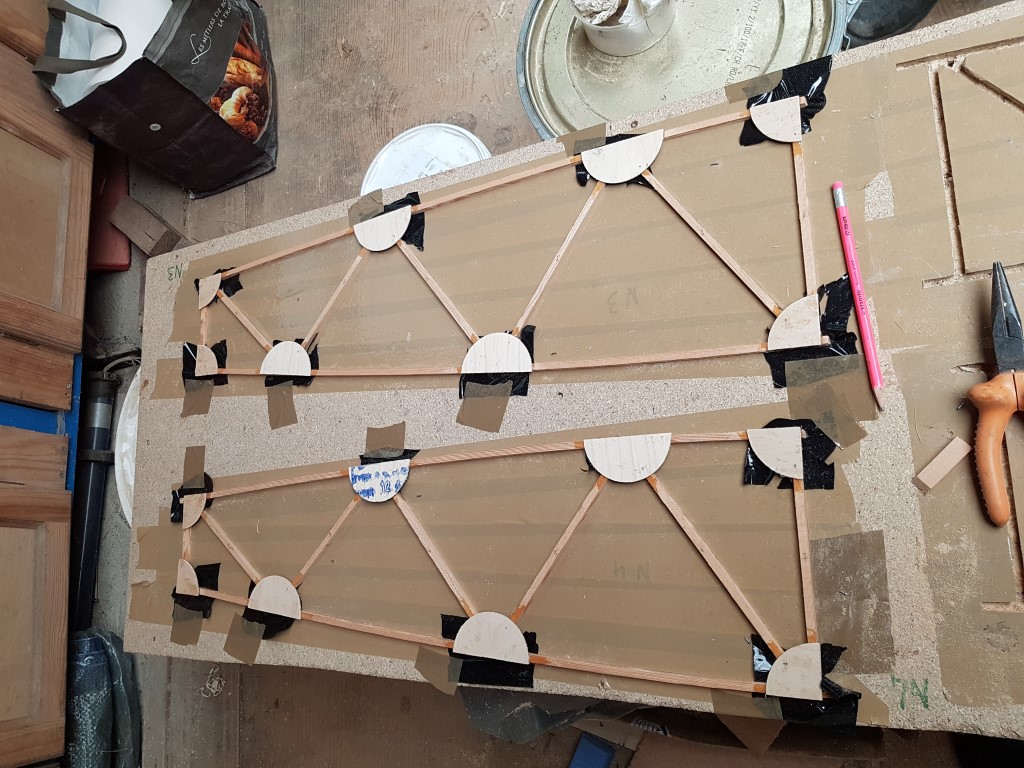

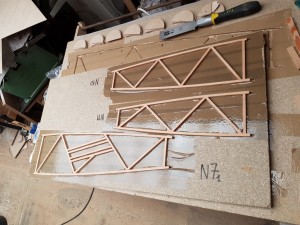

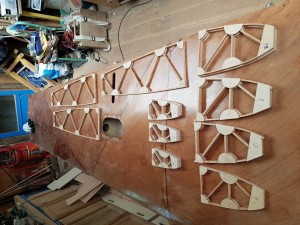

Réalisation des nervures

20190606_132930 (Medium)

20190606_132936 (Medium) 20190429_134111 (Medium) 20190429_134125 (Medium)

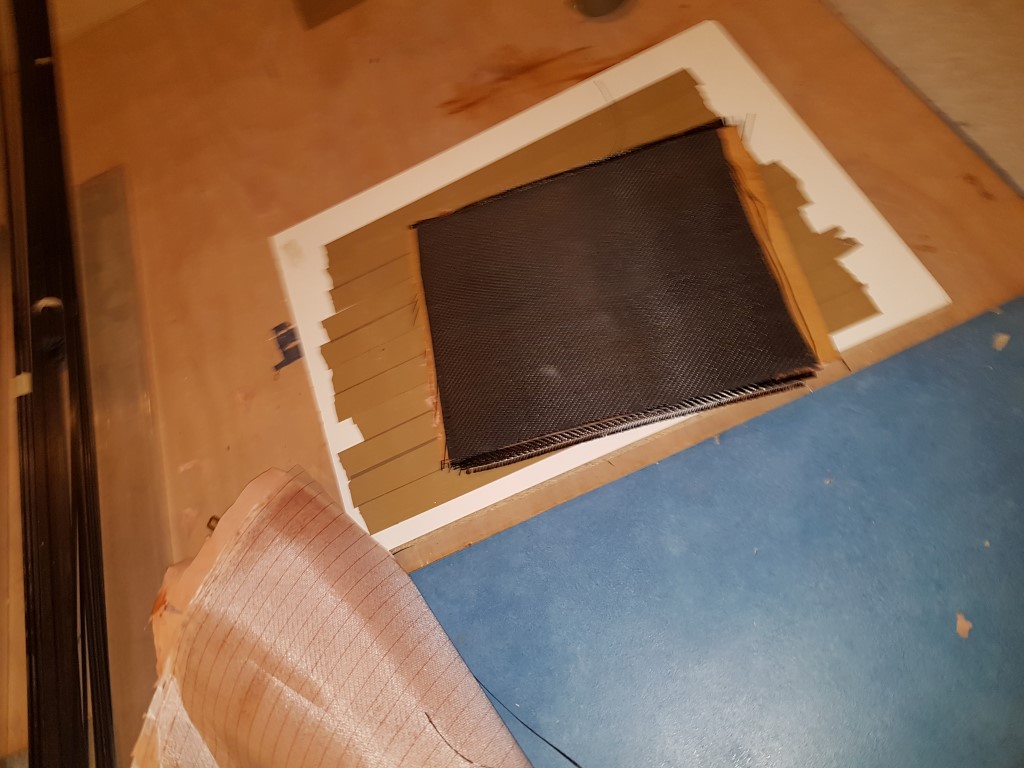

Réalisation des supports de renvoie d’aileron.  La base est un CP de 4 en bouleau stratifié de chaque coté de 2 plis de carbone 220 gr

20190901_210208 (Medium)

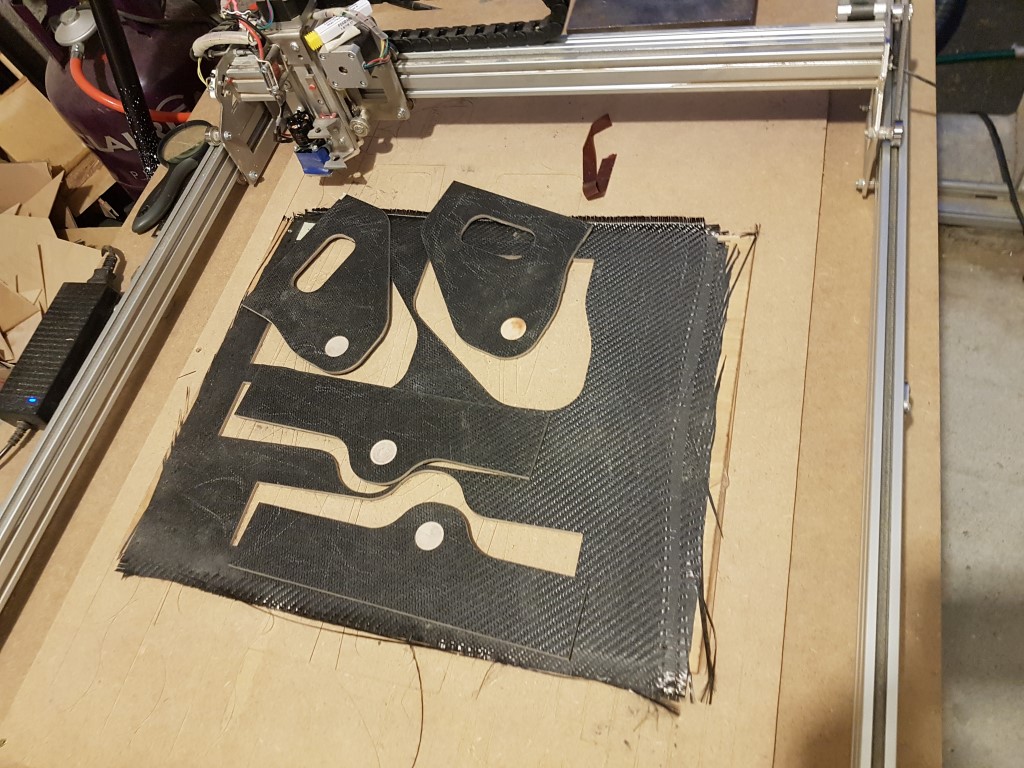

Puis découpés en CN

20190915_204222 (Medium) 20190915_204305 (Medium)

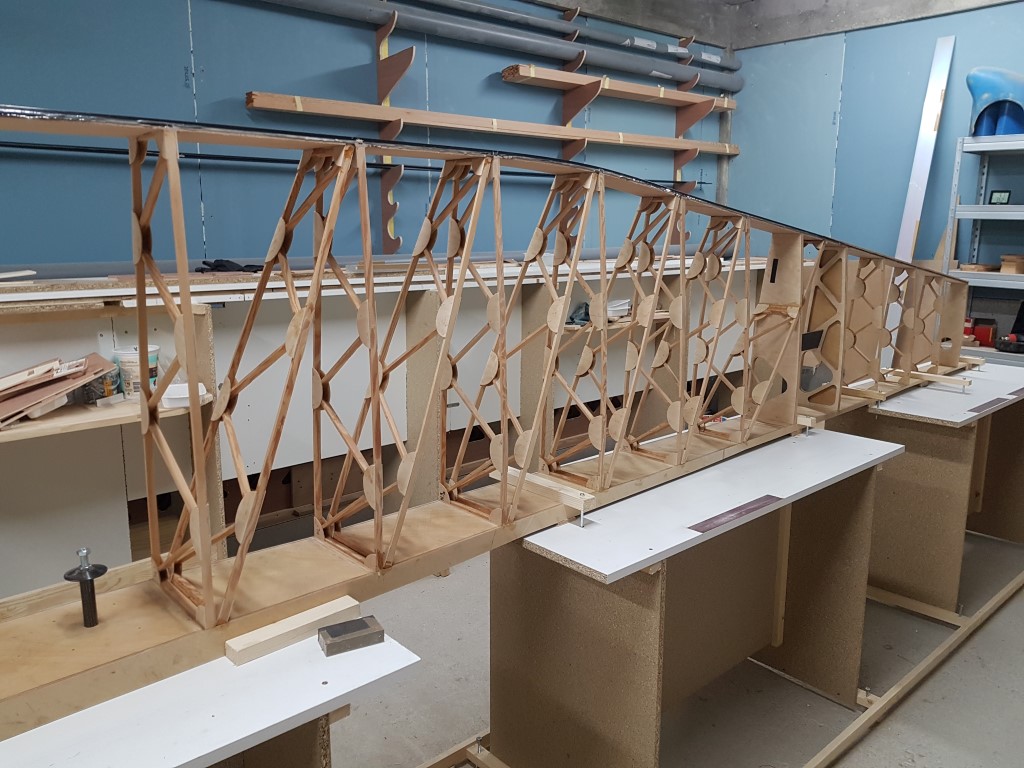

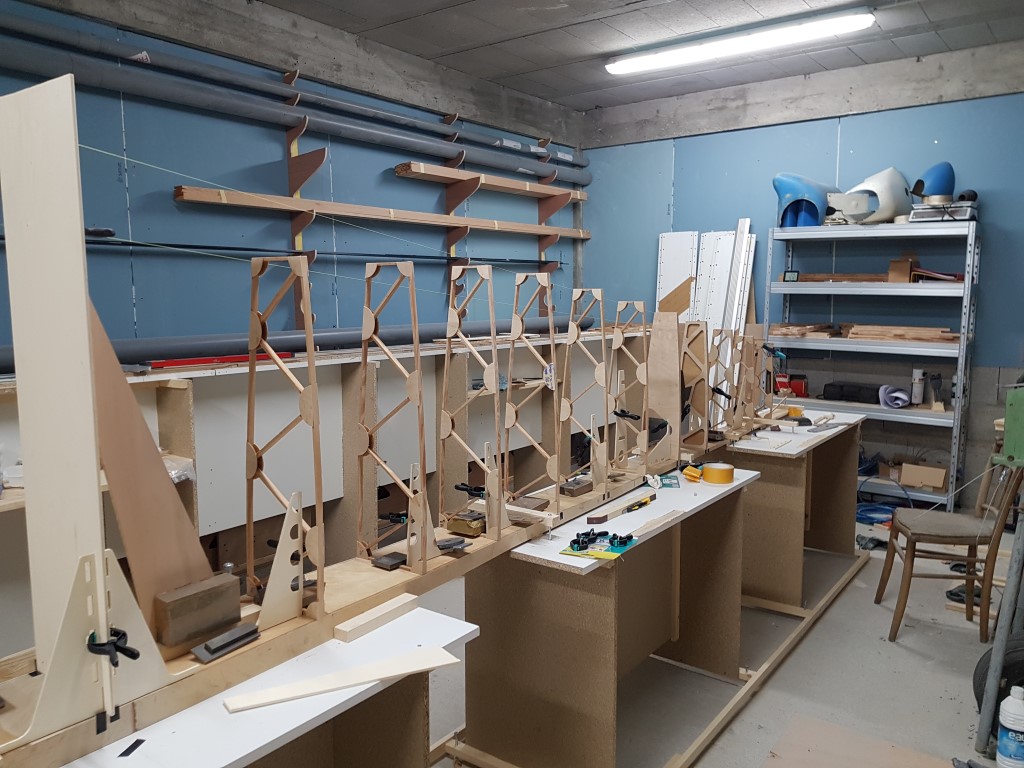

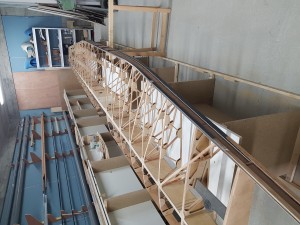

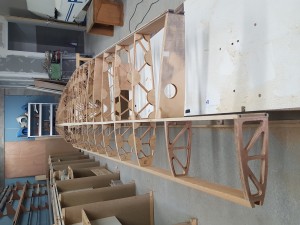

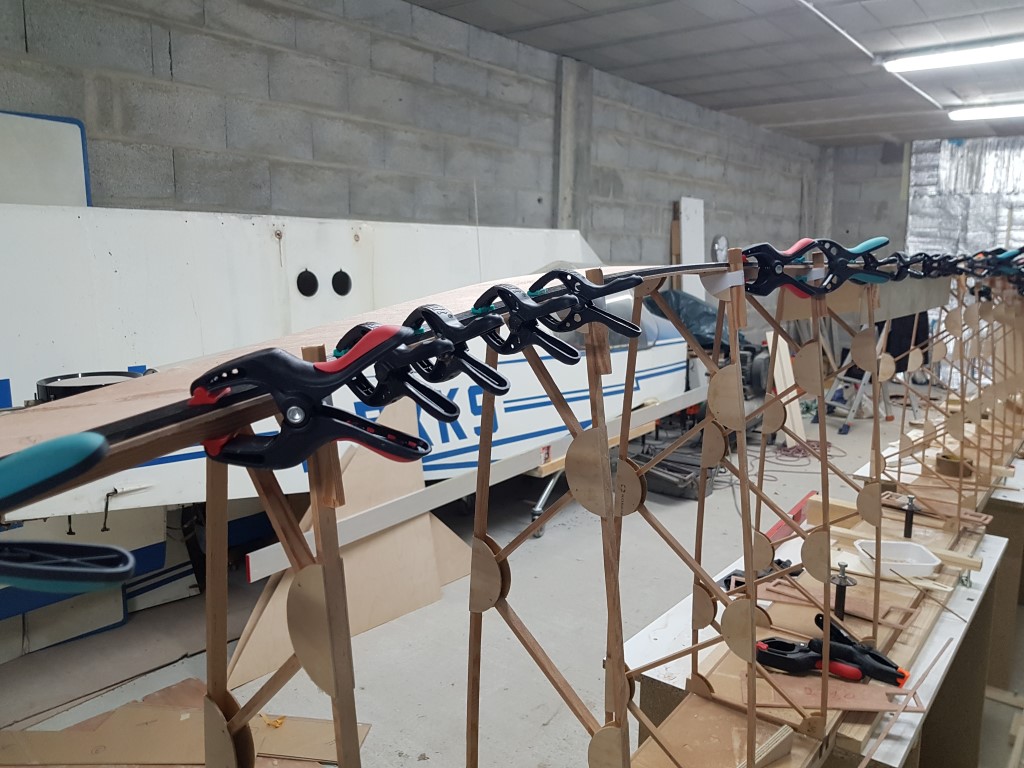

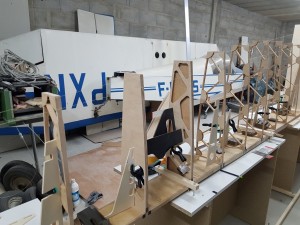

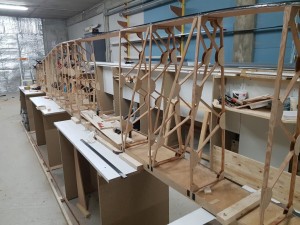

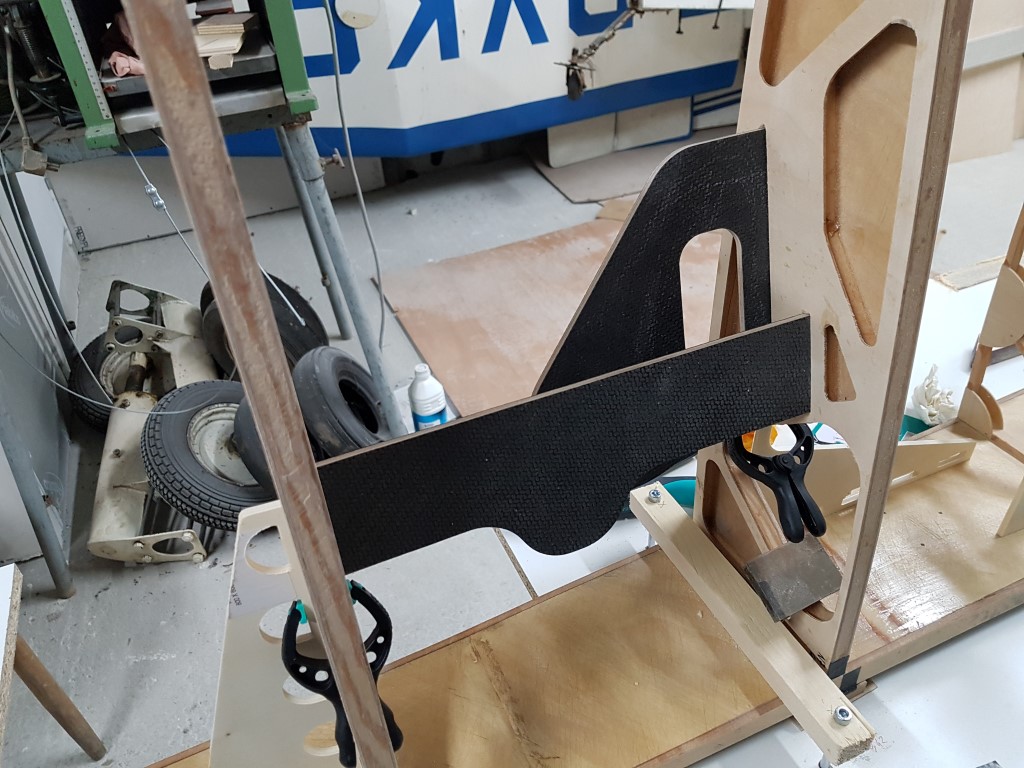

montage de la voilure

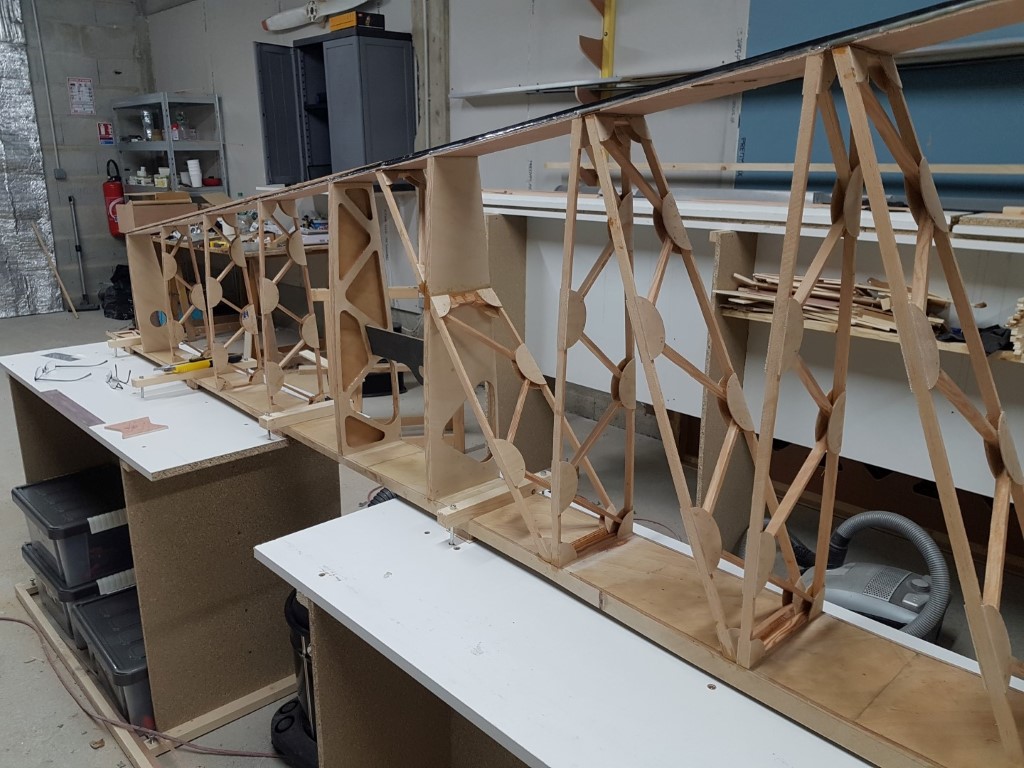

20191120_075402 (Medium) 20191210_134820 (Medium) 20191212_130710 (Medium) 20200106_184717 (Medium) 20200115_134654 (Large) (Medium) 20200115_134707 (Medium) 20191120_074917 (Medium) 20191120_075114 (Medium) 20191120_075138 (Medium)

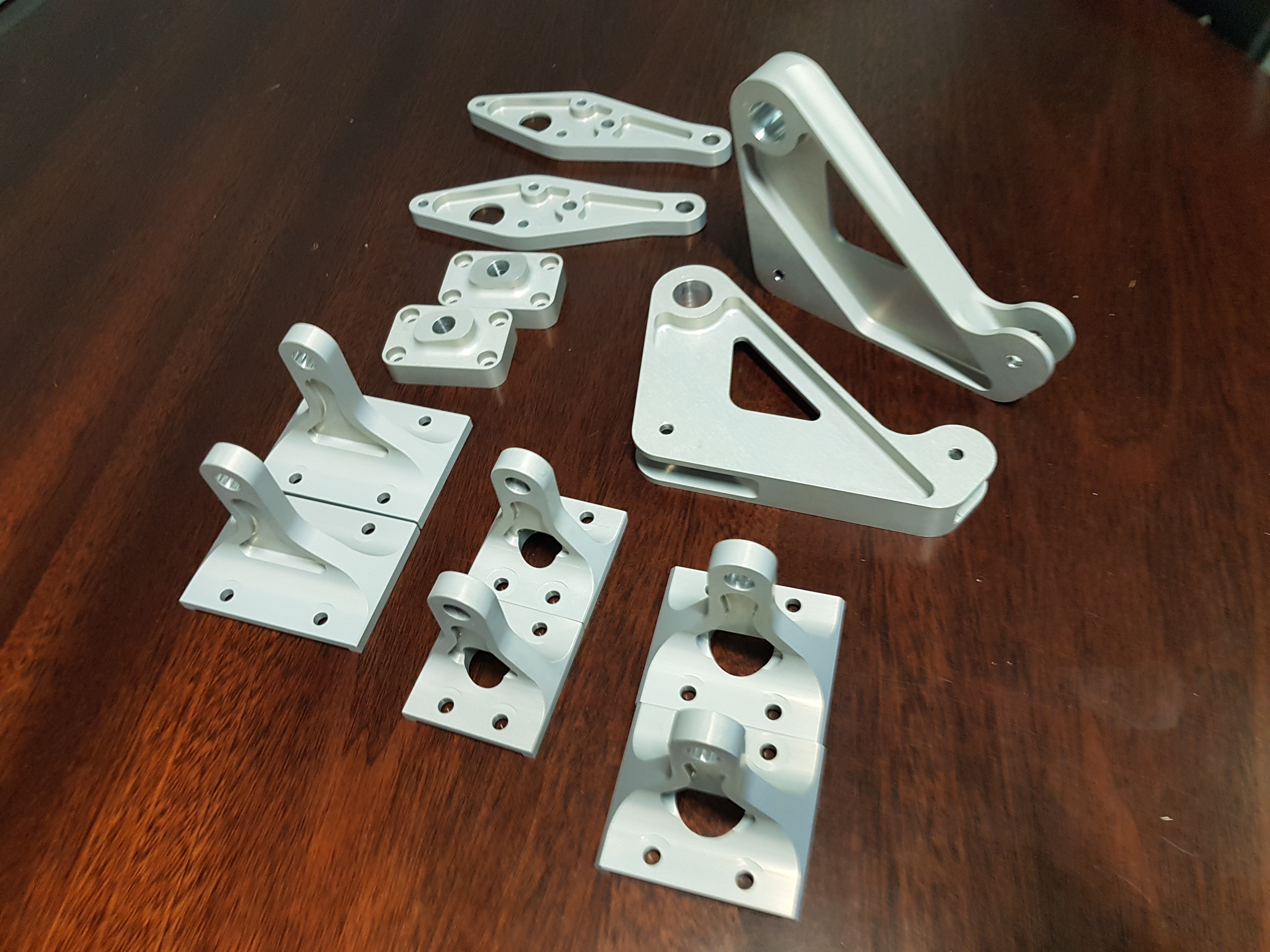

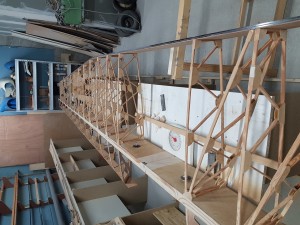

20200311_125837 20200310_132314 20200310_132306 20200310_132254 20200304_191323 20200304_191320 20200304_191308 20200130_133650 20200123_175125 20200311_130323 20200311_125839

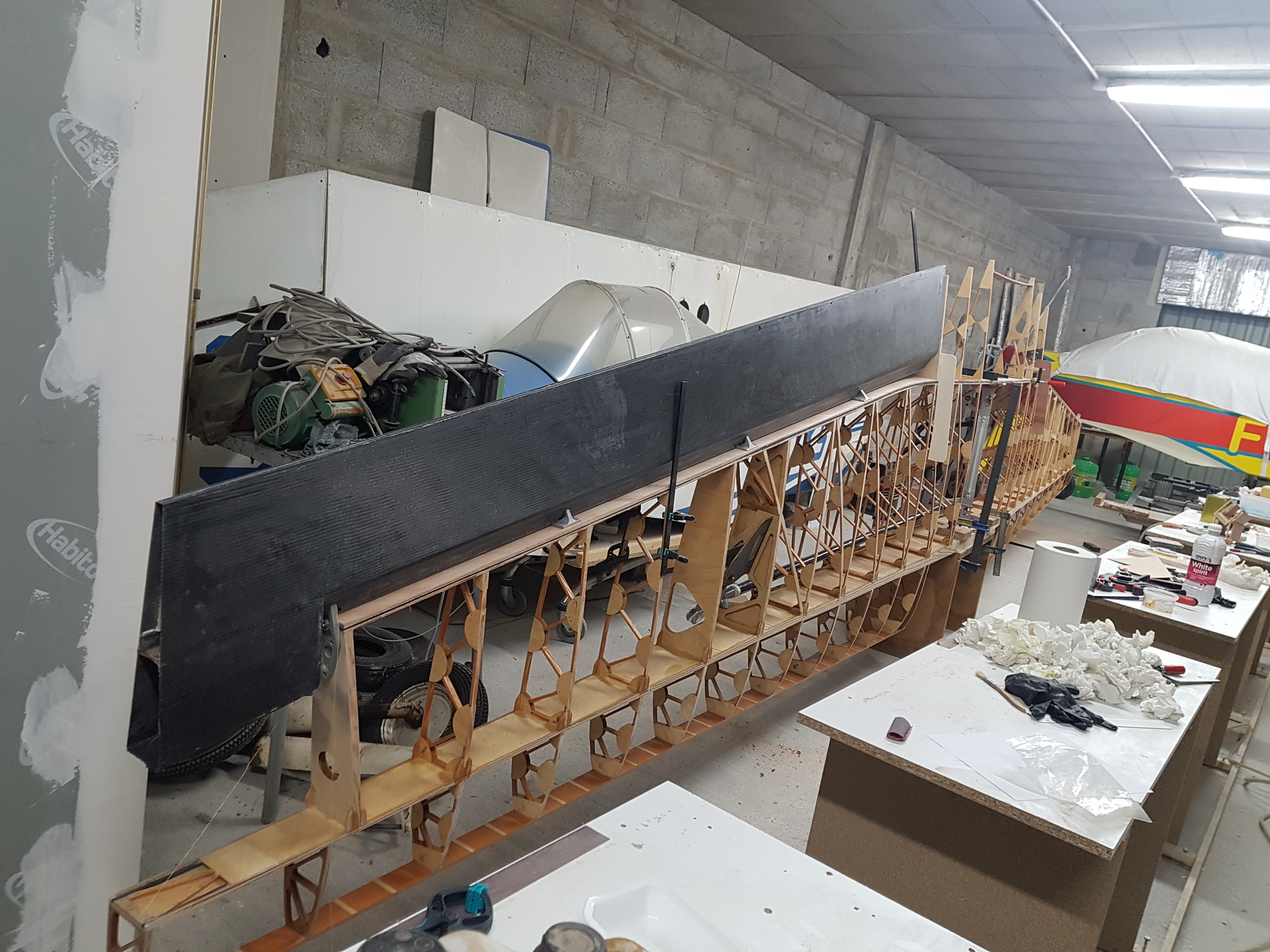

Premiers montages d’ailerons

20210105_165013

20210113_173922

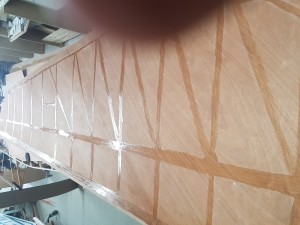

Encollage du coffrage ( CP okoumé de 2.5 mm qui sera ensuite couvert d’un plis de carbone biaxial de 200 gr)

20210924_140333

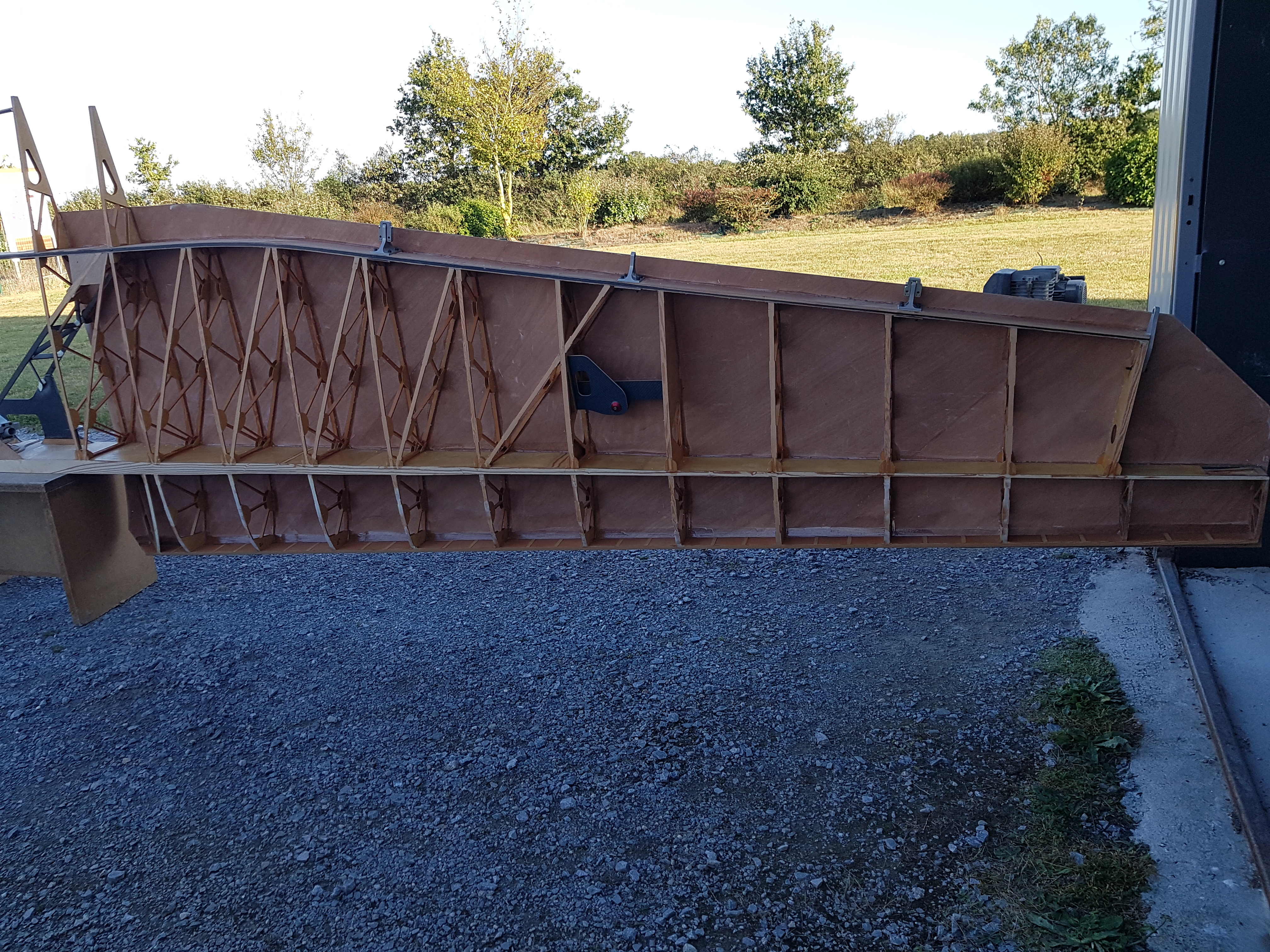

Coffrage extrados terminé

20210930_175529 (Grand)

20210930_175613
